樣品描述

軍用車電氣控制系統1臺

樣品圖片

（涉密不公開）

檢測項目

高溫試驗、低溫試驗

檢測標準

依據GJB150.4A-2009 軍用裝備實驗室環境試驗方法 第4部分：低溫試驗

依據GJB150.3A-2009 軍用裝備實驗室環境試驗方法 第3部分：高溫試驗

主要儀器設備

1m3恒溫恒濕試驗箱

檢測方法

依客戶要求試驗條件為：

低溫貯存試驗：溫度-45℃，低溫貯存24小時，回升恒溫到25°C條件時穩定2小時；

高溫貯存試驗：溫度70℃，高溫貯存48小時，降至恒溫到25°C條件時穩定2小時；

低溫工作試驗：溫度-20℃，達到-20°C條件時穩定2小時，回升恒溫到25°C條件時穩定2小時；

高溫工作試驗：溫度+50℃，達到+50°C條件時穩定2小時，降至恒溫到25°C穩定2小時。

試驗前后對樣品進行通電功能和性能測試。

檢測記錄

試驗開始前，對受試樣品進行外觀檢查及通電測試，檢查試驗設備是否正常運行，

再根據客戶試驗條件要求設置試驗程序，設置好每段程序的步驟、溫度、試驗時間以及循環次數，開始測試；

試驗完成后對樣品進行通電功能和性能測試，試驗結束后，出具檢測報告交付客戶。

本次GJB150.4A-2009高低溫試驗順利完成客戶委托需求。

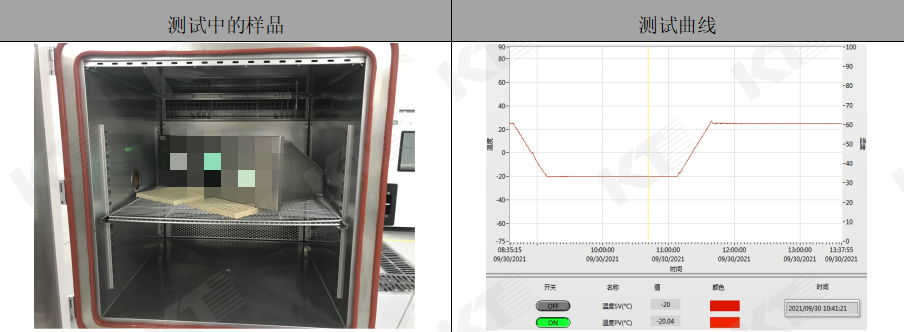

低溫工作曲線圖

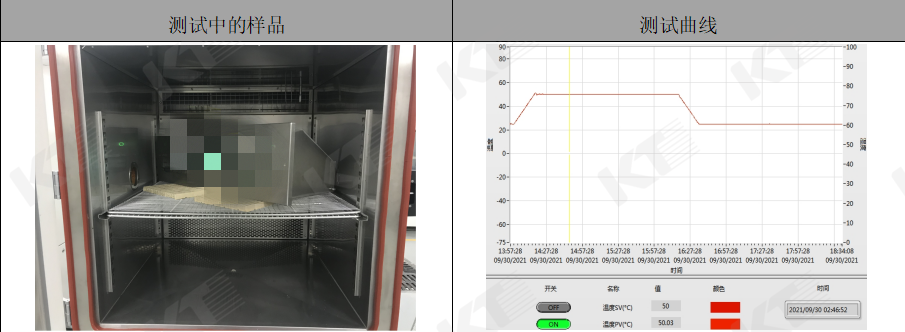

高溫工作曲線圖

檢測結論

外觀無異常，功能測試無異常。
