正弦振動試驗是實驗室中經常采用的試驗方法，例如凡是旋轉、脈動、振蕩（在船舶、飛機、車輛、空間飛行器上所出現的）所產生的振動均是正弦振動，要模擬這些振動環境，無疑需要用到正弦振動試驗。

一、振動試驗試驗?zāi)康?br data-filtered="filtered" style="box-sizing: border-box;"/>振動試驗的目的是確定樣品的機械薄弱環節和或特性降低情況。用這些資料，結合有關規范用以判定樣品是否可以接收。在某些情況下，本試驗方法可用于論證樣品的機械結構完好性和或研究它們的動態特性。

二、振動對產品的影響
振動會導致產品內的動態位移，可引起或促進結構疲勞和機械磨損。
具體影響如下：
1. 導線的磨損、 光學上或機械上的失調；
2. 緊固件/器件的松動 、元器件失效；
3. 電氣短路、 軸承摩擦腐蝕；
4. 密封失效、 結構件裂紋或斷裂等。

三、正弦振動試驗的應用
正弦振動試驗的目的是在試驗室內模擬產品在運輸、儲存、使用過程中所可能受到的正弦振動及其影響。
  正弦振動試驗的試驗條件（嚴酷等級）由頻率、振幅、試驗持續時間三個參數共同確定。

四、正弦振動的主要用途
 1、模擬激勵源是周期函數的振動
 2、搜索結構共振頻率
 3、考核試件的疲勞強度
 4、與隨機振動疊加產生模擬實際環境的振動

相關名詞解釋：
 正弦振動：振動參量可由時間自變量的正弦函數描述的周期振動。
  頻率：周期的倒數。頻率的單位是赫茲（Hz），相當于每秒循環的次次數。
  振幅：位移、相對位移。它表征物體上一點相對于某參考系的位置變化的時間變量。（振動的）峰-峰值，給定時間區間內振動最大正值與最大負值之間的差值。
  交越頻率：振動的某一特性從一種關系轉變?yōu)榱硪环N關系時的頻率。例如：當振動幅值或均方根值從等位移一頻率關系轉變?yōu)榈燃铀俣纫活l率關系時的頻率為交越頻率。

三、正弦振動試驗方法

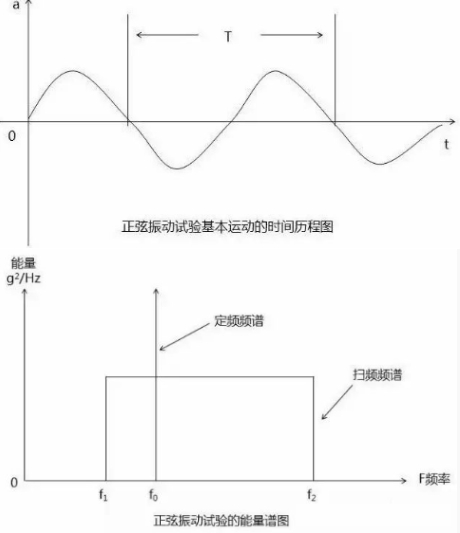

  正弦試驗一般分為掃頻試驗和定頻試驗兩種：
  掃頻試驗
  掃頻試驗是指在試驗過程中維持一個或兩個振動參數（位移、速度或加速度）量級不變，而振動頻率在一定范圍內連續往復變化的試驗。
  ■ 線性掃描化是線性的，即單位時間掃過多少赫茲，單位是Hz/s或Hz/min，這種掃描用于細找共振頻率的試驗。
  ■ 對數掃描頻率變化按對數變化，其掃頻速度單位一般為oct/min（oct是倍頻程）。
  如果上限頻率fH，下限fL，fH/fL=2n，n是次方是下限頻率到上限頻率經過了n個倍頻程。
  對數掃描的意思是相同的時間掃過的頻率倍頻程數是相同的，例如從10-40Hz是2個倍頻程，從500-2000Hz也是2個倍頻程。在對數掃描的情況下，掃過這兩段的時間是相同的。就是說對數掃描時低頻掃得慢而高頻掃得快（這當然是指單位時間掃過的頻率范圍）。有時對數掃描率還用于Dec/min，含意是每分鐘掃多少個十倍頻程。

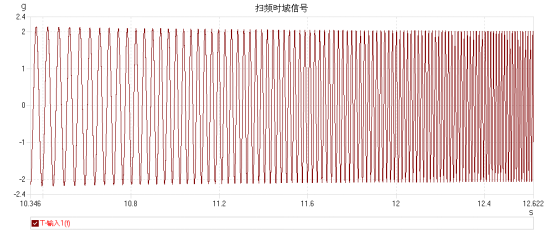

  典型的對數掃頻時域波形如下圖所示：

  掃頻試驗主要用于：

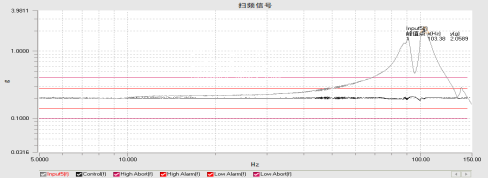

  1.產品振動頻響的檢查（即最初共振檢查），確定共振點及工作的穩定性，找出產品共振頻率，以做耐振處理。

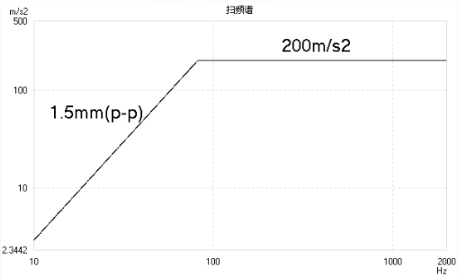

  2.耐掃頻處理：當產品在使用頻率范圍內無共振點時，或有數個不明顯的諧振點，必須進行耐掃頻處理，掃頻處理方式在低頻段采用定位移幅值，高頻段采用定加速度幅值的對數連續掃描，其交越頻率一般在55-72Hz，掃頻速率一般按每分鐘一個倍頻進行。
  3.最后共振檢查：以產品振動頻響檢查相同的方法檢查產品經耐振處理后，各共振點有無改變，以確定產品通過耐振處理后的可靠程度。

  定頻試驗
  定頻試驗是指在規定的固定頻率點上進行各種振動參數不同量級的試驗。
  它主要用于：
  1.耐共振頻率處理。在產品振動頻響檢查時發現的明顯共振頻率點上，施加規定振動參數振幅的振動，以考核產品耐共振振動的能力。
  2.耐預定頻率處理：在已知的產品使用環境條件振動頻率時，可采用耐預定頻率的振動試驗。其目的還是為考核產品在預定危險頻率下承受振動的能力。

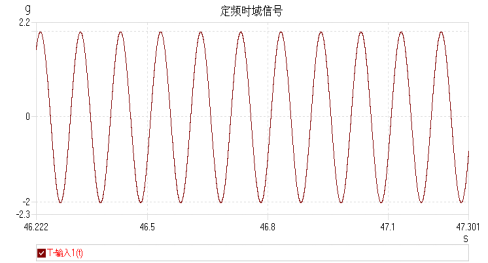

  典型的定頻時域波形如下圖所示：



試驗實施

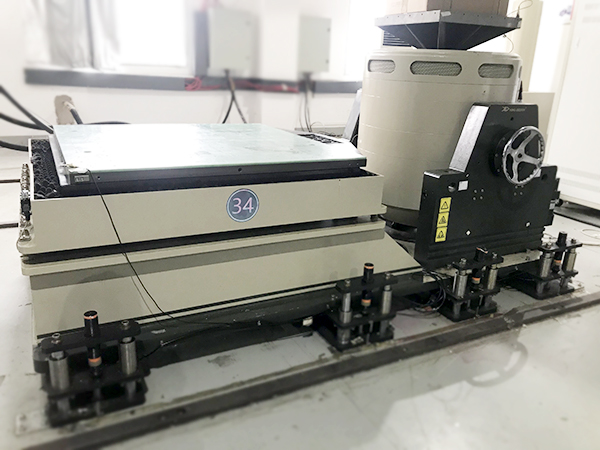

正弦振動試驗條件要求振動控制儀能夠保證振動臺處在規定的頻率上，掃頻試驗更要求以規定的掃描速度對產品施加規定幅值的振動。正弦振動試驗的原理如圖2所示，武漢金測檢測技術有限公司實驗室現行采用的是現行使用的是推力為4T的高頻振動試驗臺，配備專用控制系統，臺面尺寸為1.2m*1.2m，可實現最大加速度75g、最大p-p位移65mm正弦振動試驗，頻率1Hz～3000H，并確保試驗實施過程中各項參數控制精準，誤差滿足標準方法要求。

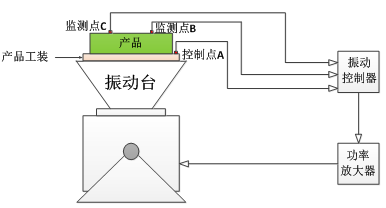

圖2 正弦振動試驗原理示意圖



GB/T2423.10振動試驗范圍
GB/T 2423.10-2019 《電工電子產品環境試驗 第2部分:試驗方法 試驗 Fc:振動（正弦）》
GB/T 2423.10給出了一個標準的試驗方法過程，用以確定元件、設備和其他產品經受規定嚴酷度正弦振動的能力。如果試驗要求采用非包裝形式，表明受試樣品是不帶包裝的。然而，如果試驗要求樣品帶包裝，就用帶包裝的產品，并將產品及其包裝視為一個受試樣品。

振動試驗嚴酷等級
振動試驗的嚴酷等級由三個參數共同確定。即頻率范圍、振動幅值和耐久試驗的持續時間（按掃頻循環數或時間給出）。
頻率范圍（Hz）下限頻率：0.1、15、10、55、100；
上限頻率：10、20、35、55、100、、2000、5000。

GB/T2423.10振動試驗?zāi)芰?br data-filtered="filtered" style="box-sizing: border-box;"/>頻率范圍： 5Hz～2000Hz；
最大加速度值：1960m/s2;
推力：≤6000N；
最大位移：50mmp-p。

試驗標準參考如下：
GB/T 2423.10-2019《電工電子產品環境試驗 第2部分：試驗方法 試驗Fc：振動（正弦）》；
GJB 360B-2009《電子及電氣元件試驗方法》方法201、方法204；
GJB 548B-2005《微電子器件試驗方法和程序》方法2005、方法2007；
MIL-STD-202G：2002《電子電器部件測試標準》方法201A、方法204A；
GB/T 4857.7-2005《包裝 運輸包裝件基本試驗 第7部分正弦定頻振動試驗方法》；
GB/T 4857.10-2005《包裝 運輸包裝件基本試驗 第10部分：正弦變頻振動試驗方法》。

武漢金測檢測技術有限公司是獲得CNAS和CMA資質認可的第三方檢測機構，實驗室具備GB/T2423.10標準檢測資質和檢測能力，開展正弦振動試驗多年，積累豐富的檢測經驗，可提供電子電工產品機械正弦振動測試服務，并可出具權威檢測報告，如需了解更多檢測細節，歡迎來電詳詢027-81526660，我們將竭誠為您及您的產品做詳細檢測指導方案，歡迎蒞臨交流指導！
