GJB150.11A-2009 鹽霧試驗對判定結果的要求

GJB150.11A-2009 軍用裝備實驗室環境試驗方法 第11部分：鹽霧試驗

鹽霧環境試驗主要考核各類裝備的外殼涂層是否能夠經受住鹽霧腐蝕的能力，主要評價裝備及其材料保護層和裝飾層的質量和有效性，定位潛在的問題區域、發現質量控制缺陷和設計缺陷。下面針對GJB150.11A-2009對鹽霧試驗的要求及重點部分做簡要分享。

一、做鹽霧試驗的目的：

1、確定材料保護層和裝飾層的有效性；

2、測定鹽的沉積物對裝備物理和電氣性能的影響。

二、鹽霧試驗會產生哪些環境效應？

鹽霧環境可能導致裝備（產品）產生下列腐蝕、電氣及物理效應；

1、腐蝕效應（電化學腐蝕、加速應力腐蝕、鹽在水中電離形成酸性或堿性溶液）；

2、電氣效應（鹽沉積物會導致、產生導電的覆蓋層、絕緣材料及金屬的腐蝕）；

3、物理效應（機械部件和組件活動部分阻塞或卡死，涂層起泡）。

三、鹽霧試驗的測試持續時間要求：

一般是96小時的鹽霧試驗，噴霧24小時，干燥24小時，循環2次。

四、鹽霧試驗前需要做什么準備？

做鹽霧試驗前的外殼需要經過三防處理。

五、鹽霧試驗的檢測依據：

裝備一般按照GJB150.11A-2009標準進行試驗。

六、試驗設備要求：

試驗箱

使用對鹽霧特性沒有影響的支撐架（樣品架）。與樣品接觸的所有部件都不能引起電化學腐蝕。冷凝液不能滴落在樣品上。任何與試驗箱或試件接觸過的試驗溶液都不能返回到鹽溶液槽中。試驗箱應有排風口以防止試驗空間內壓力升高。

鹽溶液槽

使用不與鹽溶發生反應的材料制備鹽溶液槽，如玻璃，硬質橡膠或塑料等。

鹽溶液注入系統

過濾鹽溶液并輸送到試驗箱中。試驗箱帶有霧化器，能產生分散精細面濕潤的濃霧。霧化噴嘴和管路系統應使用不與鹽溶液發生反應的材料制成，防止鹽沉積堵塞噴嘴。

七、鹽霧試驗程序步驟：

1、調節試驗箱溫度為35℃，并在噴霧前將試件保持在這個條件下至少2h;

2、噴鹽霧24h或有關文件規定的時間。在整個噴霧期間，鹽霧沉降率和沉降溶液的PH值值阿浩每隔24h測量一次，保證鹽溶液的沉降率為1-3ml/（80cm2.h）；

3、在標準大氣條件溫度（15℃-35℃）和相對濕度不高于50%的條件下干燥試件24h或有關文件規定的時間。在干燥期間，不能改變試件的技術狀態或?qū)ζ錂C械狀態進行調節；

4、干燥階段結束時，除另有規定外，應將試件重置與鹽霧試驗箱內并重復2和3條至少一次；

5、進行物理和電氣性能檢測，記錄試驗結果（若需要，可拍照），若對此后的腐蝕檢查有幫助，則可以在標準大氣條件下用流動水輕柔沖洗試件，然后再進行檢測并記錄試驗結果；

6、對被測試件進行目擊檢查，并記錄檢查結果。

八、檢測結果的判定要求：

物理特性：鹽沉積能引起機械部件或組件的阻塞或粘連。本試驗產生的任何鹽沉積可能代表預期環境所導致的結果。

電氣特性：24h干燥階段后，殘留的潮氣會導致電性能故障。應考慮將這種故障與實際使用中的故障聯系起來。

腐蝕特性：從短期和潛在的長期影響角度，分析腐蝕對試件正常功能和結構完整性的影響。

九、關于試驗的其他要求：

若使用同一試件完成多種氣候試驗，在絕大多數情況下，建議在其他試驗后再進行鹽霧試驗。鹽沉積物會干擾其他試驗的結果。一般不使用同一試件進行鹽霧、霉菌和濕熱試驗，如若特殊需要，也應在霉菌和濕熱試驗之后進行鹽霧試驗。

武漢金測檢測技術有限公司鹽霧試驗項目

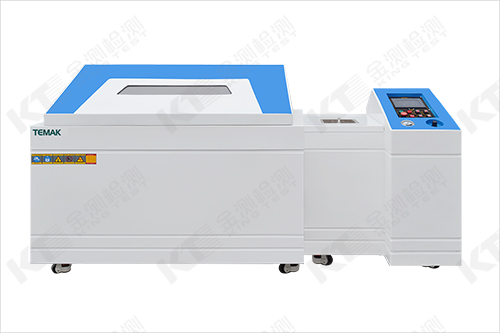

試驗設備：

技術參數：

測試參數：

測試條件：NSS（中性），ASS（酸性），CASS（銅加速）

測試溫度范圍：35℃～55℃

測試濕度范圍：85%~100%

噴霧方式：連續或間歇交替

噴霧落霧量：1-2ml/80cm hr（可調節范圍1-3ml/80cm hr）

落霧均勻性：±0.3ml/80cm hr

樣品測試角度：at angle of 20°±5°

可執行的標準包括：

GB/T 2423.17-2008、IEC 60068-2-11:1981、GJB 150.11A-2009

適用領域：

主要適用于五金、電鍍、電子零部件、化工涂料、烤漆、汽車、螺絲、彈簧、有機及無機皮膜、陽極處理、防銹油等行業的人工模擬鹽霧環境試驗。

材料適用范圍：

1）鋼鐵表面鍍銅+鎳+鉻或鎳+鉻;

2）銅或銅合金表面鍍鎳+鉻;

3）300系列或400系列不銹鋼表面鍍鎳+鉻;

4）鋁或鋁合金表面鍍銅+鎳+鉻;

5）鋅合金表面鍍銅+鎳+鉻;

6）塑膠電鍍件

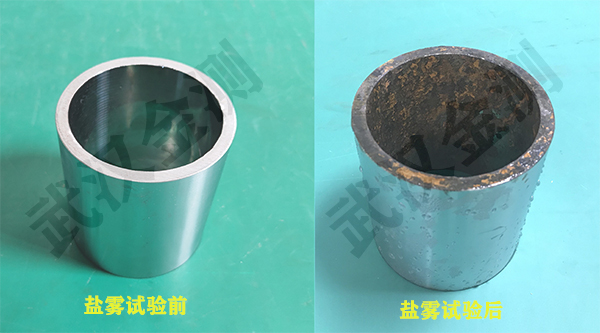

試驗案例對比圖

（為某樣品開展中性鹽霧試驗前后對比圖）

武漢金測檢測技術有限公司是擁有CNAS和CMA雙重資質認定的第三方檢測機構，鹽霧實驗室獨立分區，擁有多臺大型鹽霧試驗箱，試驗設備及檢測技術能力均滿足國家標準要求；團隊實踐經驗豐富，解讀試驗標準能力強，可為各類產品提供中性、酸性、銅加速等鹽霧試驗項目，出具檢測報告。如您有項目需要咨詢，可直接來電溝通027-81526660！
